Moedor espiral da engrenagem cónica do CNC para fazer à máquina o diâmetro .500mm helicoidais e de dente reto das engrenagens

Ⅰ. APLICAÇÕES

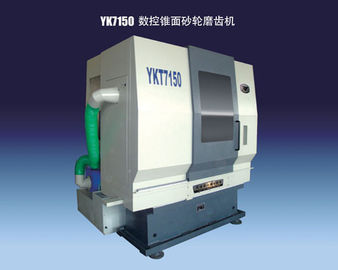

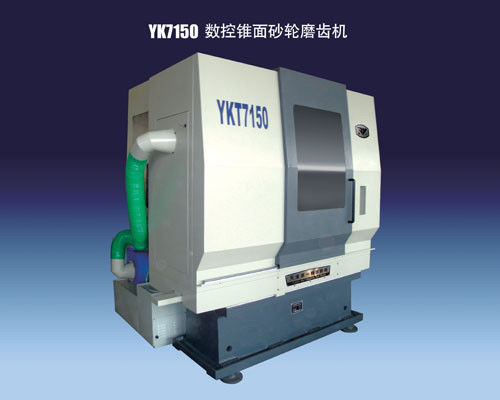

O moedor da engrenagem YK7150 é projetado principalmente fazendo à máquina a elevada precisão helicoidal e as engrenagens de dente reto dos diâmetros até 500mm e dos módulos até 10mm.

Esta máquina é especialmente apropriada para a produção da massa ou de grupo de todos os tipos do dente reto de alta velocidade da precisão e das engrenagens helicoidais do módulo do meio-tamanho usados para bicicletas do motor, automóvel, ferramentas eléctricas, motores da velocidade-redução, equipamento da precisão, instrumentos e as várias bombas de engrenagem da precisão.

II. CARACTERÍSTICAS DA MÁQUINA

A máquina mói as engrenagens com o princípio do moer-índice similares à geração da engrenagem-cremalheira, durante que a roda de moedura (a cremalheira) e a engrenagem (o workpiece) geram continuamente. A máquina é caracterizada pela eficiência elevada e pela elevada precisão com a combinação da transmissão síncrono.

III. EQUIPAMENTO PRINCIPAL

1. A máquina é equipada com um sistema de controlo do CNC de REXROTH e um sistema servo digital, ou um sistema de controlo do CNC de SIEMENS, capaz de 3 movimentos simultâneos da linha central (ou de 2 movimentos simultâneos da linha central), ou do movimento tangencial do workpiece (X-linha central), do movimento radial do workpiece (Y-linha central) e dos movimentos de giro & de índice do workpiece (a).
2. Os movimentos reciprocando da corrediça da roda de moedura são conduzidos por meio de um motor especial através de um conversor de freqüência. Os regulamentos da velocidade de Stepless podem executado de acordo com as exigências de fazer à máquina processos
3. O eixo da roda de moedura é conduzido por meio de um motor incorporado especial.
4. Com programas de máquina fixos, a operação de máquina é muito conveniente. O operador precisa de entrar somente os dados do workpiece e do feedrate.
5. A fim garantir a confiança da máquina, todo o sistema de controlo do CNC, os componentes elétricos e hidráulicos principais, os rolamentos, os parafusos movimentadores, os guideways lineares e as peças de selagem são importados ou tipos chineses conhecidos.
6. Um armário elétrico independente com um condicionador de ar é equipado para a máquina.
7. Um sistema de refrigeração independente está disponível para a máquina e um refrigerador apropriado é equipado.
8. Um cerco seguro com um dispositivo de exaustão da névoa é equipado na máquina.
