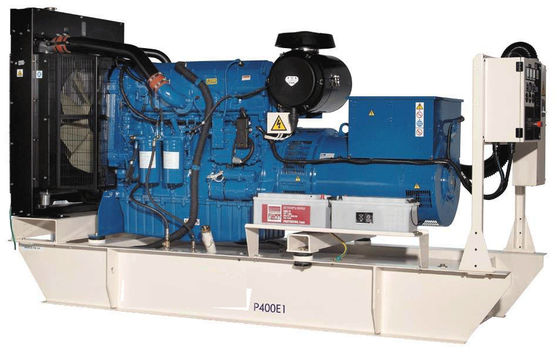

2306C-E14TAG2 Genset Diesel gerador com refrigeração a água

1, gerando modelo ajustado: P400E1

2, motor fazem & modelam: Perkins 2306C-E14TAG2

3, tipo do interruptor: 3 Pólo MCCB

4, freqüência: 50 hertz/60 hertz

5, velocidade de motor: 1500 RPM/1800 RPM

6, método refrigerando: Água

7, tipo de governo: Eletrônico

8, tipo da saída: C.A. trifásica

Gerador do diesel de Perkins 2306C-E14TAG2 Genset

Avaliações da saída

• Refira definições das avaliações na página

Avaliações em 0,8 fatores de poder.

P400E1

Dados físicos

Fabricante: Perkins

Modelo: 2306C-E14TAG2

Não dos cilindros/alinhamento: 6/na linha

Ciclo: Curso 4

Indução: Carga de avião a avião Turbocharged de refrigeração

Método refrigerando: Água

Tipo de governo: Eletrônico

Classe de governo: ISO 8528 G2

Relação de compressão: 15.9:1

Deslocamento: l (cu.in) 14,6 (890,9)

Furo/curso: milímetro (dentro) 137,0 (5,4) /165,0 (6,5)

Momento de inércia: quilograma do ² de m (libra. no ²) 3,43 (11721)

Sistema elétrico do motor:

- Tensão/terra: 24/Negative

- Carregador de bateria ampères: 70

Peso: quilograma (libra)

- Seque: 1690 (3726)

- Molhe: 1792 (3951)

Sistema de ar:

Tipo do filtro de ar: Combustão substituível do elemento

Fluxo de ar: ³ /min de m (cfm)

- Apoio: 26,8 (946) 41,6 (1469)

- Entrada máxima do ar de combustão

Limitação: kPa (em H2O) 6,2 (24,9) 6,2 (24,9)

Fluxo de ar refrigerando do radiador: ³ /min de m (cfm)

444,0 (15680) 600,0 (21189)

Limitação externo ao fluxo de ar refrigerando: Pa (em H2O)

188 (0,8) 188 (0,8)

Sistema de refrigeração:

Capacidade de sistema de refrigeração: l (E.U. galão) 47,0 (12,4) 47,0 (12,4)

Tipo da bomba de água: Centrífugo

Calor rejeitado para molhar & óleo lubrificante: quilowatt (BTU/MIN)

- Apoio: 134,9 (7672) 153,2 (8712)

- Irradiação térmica à sala: quilowatt (BTU/MIN)

- Apoio: 39,0 (2218) 45,3 (2576)

- Carga do fã do radiador: quilowatt (cavalos-força) 9,0 (12,1) 17,0 (22,8)

Sistema de refrigeração projetado operar-se em circunstâncias ambientais até 50°C (122°F).

Contacte seu negociante local de FG Wilson para avaliações de poder em condições específicas do local.

Desempenho:

Velocidade de motor: RPM 1500 1800

Poder bruto do motor: quilowatt (cavalos-força)

- Apoio: 353,0 (473,0) 393,0 (527,0)

- Prima: 313,0 (420,0) 365,0 (489,0)

BMEP: kPa (libra por polegada quadrada)

- Apoio: 1935,0 (280,7) 1795,0 (260,4)

- Prima: 1716,0 (248,9) 1667,0 (241,8)

Poder regenerative: quilowatt 27,0 39,0

Sistema de lubrificação:

Tipo do filtro de óleo: Eco, fluxo completo

Capacidade total l do óleo (E.U. galão): 68,0 (18,0)

Bandeja de óleo l (E.U. galão): 60,0 (15,9)

Tipo do óleo: API CG4 15W-40

Método refrigerando: Água

Sistema de combustível

Tipo do filtro de combustível: Elemento substituível de Eco recomendado

Combustível: Diesel da classe A2

Consumo de combustível: l/hr (E.U. gal/hr)

110% 100% 75% 50%

Carga da carga da carga da carga

P400E1

50 hertz 85,1 (22,5) 64,0 (16,9) 44,5 (11,8)

60 hertz 91,3 (24,1) 70,9 (18,7) 50,1 (13,2)

(baseado no combustível diesel com uma gravidade específica de 0,85 e na conformação a BS2869, classe A2)

Sistema de exaustão

Tipo do silenciador: Nível 1

Modelo do silenciador & Qty: Gota de pressão de SD150 (1) transversalmente

Sistema do silenciador: kPa (no hectograma) 0,01 (0,003) 0,06 (0,018)

Redução de ruído do silenciador

Nível: DB 19 17

Máximo Permissível Para trás

Pressão: kPa (em. Hectograma) 7,0 (2,1) 7,0 (2,1)

Fluxo do gás de exaustão:

³ /min de m (cfm) - apoio: 66,6 (2352) 95,7 (3380)

- Prima: --

Temperatura do gás de exaustão: °C (°F)

³ /min de m (cfm) - apoio: 494 (921) 389 (731)

P400E1

Dados de desempenho do alternador

Reactances mostrado é aplicável às avaliações principais

• Baseado no mergulho da tensão de 30%. O motor melhorado que começa a capacidade está disponível com o gerador de ímã permanente opcional ou a excitação de AREP.

** Com o gerador de ímã permanente opcional ou a excitação de AREP.

Dados técnicos do alternador

P400E1

Dados técnicos

3 avaliações e desempenhos da fase em 50 hertz, 1500 RPM

3 avaliações e desempenhos da fase em 60 hertz, 1800 RPM

Definições

Avaliação à espera

Estas avaliações são aplicáveis para fornecer a corrente eléctrica contínua (na carga variável) no caso de uma falha de energia de serviço público. Nenhuma sobrecarga é permitida nestas avaliações. O alternador neste modelo é avaliado contínuo máximo (como definido em ISO 8528-3).

Avaliação principal

Estas avaliações são aplicáveis para fornecer a corrente eléctrica contínua (na carga variável) no lugar do poder comercialmente comprado. Não há nenhuma limitação às horas de operação anuais e este modelo pode fornecer o poder da sobrecarga de 10% para 1 hora em 12 horas.

Condições de referência padrão

Nota: Condições de referência padrão 27°C (80°F) Temp da entrada de ar, 152.4m (500ft) A.S.L. humidade relativa de 60%. Dados de consumo do combustível na carga máxima com combustível diesel com gravidade específica de 0,85 e conformação a BS2869: 1998, classe A2.

Pesos e dimensões

Pesos: dimensões do quilograma (libra): milímetro (dentro)

Dados gerais

Originais

Um conjunto completo de manuais da operação e manutenção, de diagramas de fiação do circuito, e de folhetos de instrução encontrar da comissão/falha.

Gerando padrões ajustados

O equipamento encontra os seguintes padrões: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

Garantia

Todo o equipamento leva a garantia do fabricante completo.
