Modules: | 1-5mm | Number of teeth: | 12-256 |
---|---|---|---|
Machining diameter: | 10-250mm | maximum face width (Straight teeth): | 95mm |
Helix angle: | ±45° | Wheel diameter: | 400mm |
Rated wheel revolutions: | 970-1500rpm | Standard Configuration of CNC system: | 1 set |
Realçar: | máquina de moedura da engrenagem do cnc,máquina de moedura do dente da engrenagem |

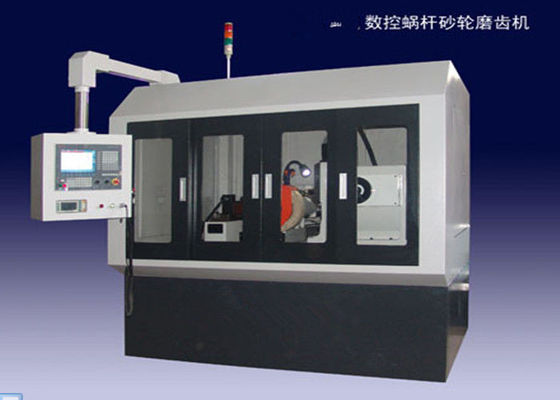

Máquina de moedura hidráulica automática da engrenagem para o motor e o redutor, cinco enlace da linha central quatro
Detalhe rápido:
Usado principalmente para fazer à máquina da elevada precisão de um diâmetro máximo de 250mm, módulo máximo 5mm em linha reta, máquina de moedura helicoidal cilíndrica YK7225A da engrenagem.
Particularmente apropriado para o motor e o redutor, redutor, projetando maquinaria, maquinaria de construção, equipamento da precisão, instrumentos e todos os tipos de produtos da bomba de engrenagem da precisão das engrenagens de dente reto da elevada precisão, das engrenagens helicoidais no grupo e da produção em massa.

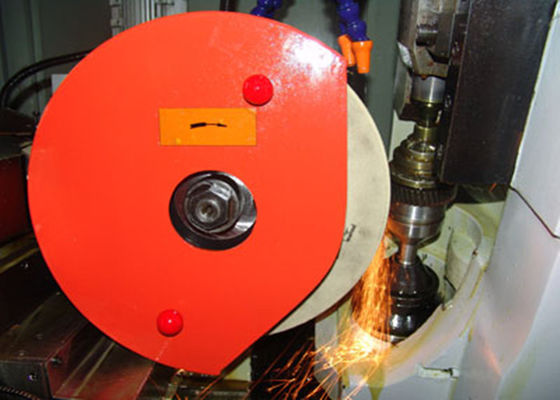

A máquina adota o princípio de moedura de geração contínuo da roda e da engrenagem de sem-fim (workpiece) com função eletrônica de (EGB) da caixa de engrenagens, de modo que a máquina tenha a eficiência elevada e a precisão. A máquina tem a alteração automática da moedura, da roda de moedura e a função automática do aparamento.
Descrição:
1. Esta máquina é equipada com o Li Shile (REXROTH), sistemas de controlo numéricos e o sistema servo digital, a realização cinco do enlace da linha central quatro. O movimento radial do workpiece (linha central), o movimento tangencial de X (linha central), o movimento axial de Y (linha central), a rotação de Z do eixo da roda de moedura (linha central), a rotação de B do eixo do workpiece (linha central de C).
2. O eixo da máquina-instrumento, o eixo é conduzido por um servo motor dedicado, controlado por um seguimento síncrono do sistema servo, regulamento stepless da velocidade de acordo com o processamento de exigências.
3. Esta máquina tem a função da alteração do perfil do dente, igualmente pode de acordo com as exigências de usuário, a atribuição do rolo especial do diamante na alteração do perfil do workpiece.
4. A máquina tem os dentes em ambos os lados da função de distribuição automática de moedura da permissão
5. Dispositivo do equilíbrio automático da seleção da máquina-instrumento da roda de moedura na linha.
6. Esta máquina tem a função automática do molho e da compensação da roda.
a máquina 7.This é fácil de operar, programa de processamento da máquina com fixo, os operadores precisam somente de entrar os parâmetros e a taxa de alimentação do corte pode conseguir a moedura automática.
8. O sistema do NC, componentes elétricos, hidráulicos principais, rolamentos, parafuso da bola, guia linear, as peças de selagem é importado ou produtos de alta qualidade domésticos da marca comercial, para assegurar a confiança da máquina-instrumento.
9. Armário de controle elétrico do independente da configuração de máquina, e configuração do condicionamento de ar.
10. Esta máquina-instrumento hidráulica, sistema de refrigeração do independente da configuração.
11. Esta máquina que configura a segurança, o tipo fechado tampa protetora, e a configuração do processador da névoa do óleo.
Especificações:
Módulos |
milímetro |
1-5 |
Número de dentes |
|
12-256 |
Diâmetro fazendo à máquina |
milímetro |
10-250 |
largura máxima da cara (dentes retos) |
milímetro |
95 |
Ângulo de hélice |
|
±45° |
Diâmetro de roda |
milímetro |
400 |
Revoluções avaliados da roda |
RPM |
970-1500 |
Dimensão do anfitrião (L×W×H) |
milímetro |
3000×1600×2600 |
Peso |
t |
5 |
Configuração padrão:
Sistema do CNC |
1set |
Único molho da roda de diamante do ângulo |
1pair |
|||
Tanque hidráulico, tanque refrigerando |
1set cada um |
Pena cilíndrica do diamante do molho |
1 |
|||
Processador da névoa; separador centrífugo |
1set cada um |
Flange de roda (com roda) |
2set |
|||
Condicionador de ar elétrico do armário de controle |
1set |
Eixo de moedura |
2set |
|||
Acessórios opcionais |
||||||
Refrigerador de óleo de refrigeração |
1set |
Instrumento do equilíbrio de campo |
1set |
|||
Refrigerador de óleo hidráulico |
1set |
Instrumento de equilíbrio automático |
1set |
|||
módulos |
milímetro |
1-8 |
||||
Número de dentes |
|
12-200 |
||||
diâmetro fazendo à máquina |
milímetro |
20-400 |
||||
Largura máxima da cara (dentes retos) |
milímetro |
190 |
||||
Ângulo de hélice |
|
±45° |
||||
Diâmetro de roda |
milímetro |
400 |
||||
Revoluções avaliados da roda |
RPM |
970-1500 |
||||
Dimensão do anfitrião (L×W×H) |
milímetro |
3000×1600×2600 |
||||
peso |
t |
14 |
