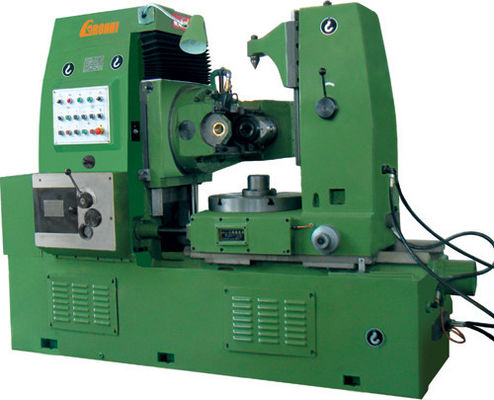

Máquina Hobbing da engrenagem hidráulica profissional, tabela de trabalho do diâmetro 510mm

Parâmetro principal:

1, escala doprocessamento

Diâmetro máximo do workpiece do ①: 500mm

Módulo máximo do ②: 8mm

Largura máxima do ③: 250mm

④ Mínimo Número da engrenagem no workpiece: dente 6

2, cargo daferramenta

Ângulo máximo do giro do ① do cargo da ferramenta: ^° 240

Curso máximo do ② do cargo da ferramenta (vertical): 300mm

Leitura mínima do ③ do ângulo do giro do cargo da ferramenta: 6 ′

Velocidade vertical do movimento do ④ do cargo da ferramenta: 0,52 m/minuto

Uma quantidade vertical do movimento do ⑤ de cargo da ferramenta (manual): 0.754mm

Etapa do ⑥ de uma quantidade de alimentação (vertical): 12step

Escala do ⑦ da alimentação (vertical): 0.4~4mm/RPM.

3, tabela defuncionamento

Diâmetro da tabela de trabalho do ①: 510mm

Diâmetro de furo da tabela de trabalho do ②: 80mm

Movimento do ③ pela revolução horizontal (manual): 1mm

Movimento mínimo da leitura do ④ horizontal: 0.01mm

Movimento hidráulico da movimentação do ⑤ horizontal: 50mm

Distância do ⑥ entre a cara da extremidade do tailstock e a superfície do worktable: 380-850mm

4, eixoHobbing

O diâmetro máximo do hob do ①/alonga: 160mm/160mm

(2). Haste de laço que rosqueia o diâmetro: M16

(3) Atarraxamento do encaixe do mandril do hob:: M.T.5

(4) Movimento axial do hob máximo: 55mm

(5) Distância entre a linha central do hob e a superfície do worktable: 235-535mm

(6) distância entre o hob e o centro do worktable: 20-330mm

(7) Escala da velocidade do eixo: 40~250rpm

(8) Etapa do eixo: 9step

5, peso domotore damáquina

Motor do ①: 5.5kw/1440rpm

Motor rápido axial do ② (vertical): 0.75kw/1380rpm

Motor rápido radial do ③: 0.75kw/1380rpm

Motor do ④ da bomba hidráulica: 1.1kw/1000rpm

⑤ N.W/G.W: 4500kg/5300kg

Tamanho da máquina do ⑥ (L xWxH): 2450x1272x1790mm

6, outro:

Diâmetro do ① do mandril do hob: φ22mm, φ27mm, φ32mm

Diâmetro do mandril do ②: φ30mm
