Detalhes do produto:
Condições de Pagamento e Envio:
|
Capacidade de mistura: | 110L | Tempo do grupo: | Aproximadamente 4-7 vezes/hora |
---|---|---|---|
Motor de comando: | 160KW-6P | Inclinando o motor: | 5.5KW-4P |
Realçar: | borracha interna do misturador,misturador de borracha banbury |
1. Introdução de produto

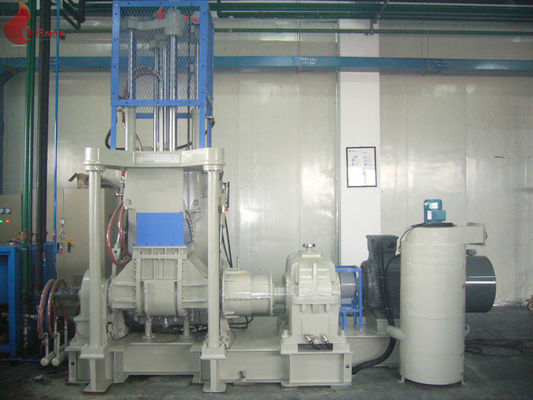

Misturador de borracha deoposição duro do rotor NL-110L Banbury do controle de freqüência de caixa de engrenagens da superfície do dente
Nome |
Misturador da amassadeira da dispersão |
Maneira refrigerando |
Água refrigerando |
Tipo |
Tipo de Tumblet |
Característica |
É usada principalmente para a mistura de borracha. |
rotores |
Cromo chapeado e liga que afronta os eléctrodos |
||
Material |
Aço de molde |
Conecte a maneira |
Acoplador |
capacidade |
sobre 100-140kg/unit |
Certificado |
ISO, CE |
2. Descrição:
Projeto | Nome | especificação |
1 | Aplicação | Para a mistura da borracha |
2 | Capacidade eficaz | 83L |
3 | Capacidade total | 110L |
4 | Tipo de alimentação | Alimentação de traseiro e de dianteiro (projeto de acordo com a procura do cliente) |
5 | Ajuste da temperatura | refrigerar ou outro de água |
6 | Capacidade para um grupo | sobre 100-140kg (de acordo com a tecnologia de produção) |
7 | Hora para um grupo | 5-10min |
8 | Motor principal | C.A. 160KW |
9 | Tipo do rotor | fã do dois-canto |
10 | Velocidade de mistura do eixo | 0-45rpm (transdutor) |

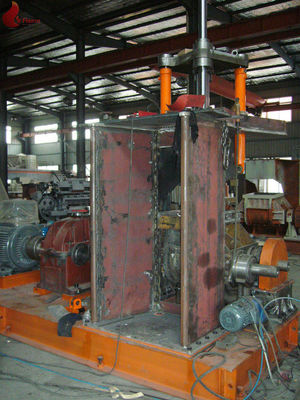

Consiste no corpo principal soldado da placa de aço de alta qualidade na forma de W e de placas bilaterais. É do projeto do revestimento para refrigerar ou aquecer-se. O interior é chapeado com o cromo duro ou acumulado soldando com liga do carboneto.
É do tipo de Banbury. O eixo de rotor tem um furo e os furos radiais que conduzem à asa são acumulados soldando com a liga do carboneto nas caras da parte superior e da extremidade e então moendo, lustrando e chapeando o cromo duro.
3. Lista do equipamento
dispositivo da.Discharging
A-1 estrutura a câmara de mistura da estrutura da roda de sem-fim
máximo 110°~135° do ângulo de inclinação A-2
A-3 que inclina o motor do motor 3HP com freio (motor de Dongyuan) + tipo planetário caixa de engrenagens
b. Dispositivo do equipamento
b-1 motor principal 160kw 6P, C.A. (motor de Dongyuan)
b-2 transdutor 160KW (Mitsubishi)
a correia b-3 que equipa a correia de C é feita da borracha da qualidade superior

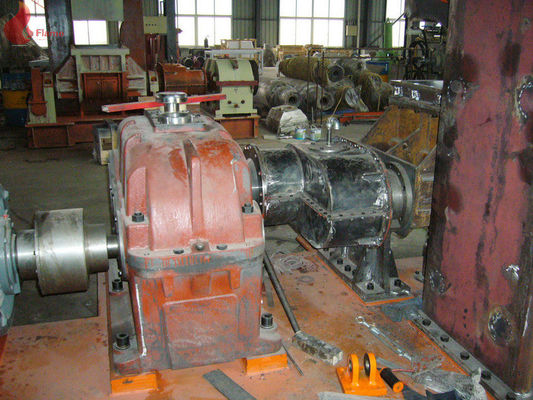

b-4 caixa de engrenagens fechada totalmente, superfície do duro-dente com tratamento de moedura, 16:1 da relação de redução
o grupo da engrenagem diferencial de engrenagem b-5 diferencial é usado na parte dianteira e no eixo traseiro do misturador, 1:0.75 diferencial da relação da velocidade
c. Tubulação combinada
a câmara de mistura c-1, linha central de rotação, tampa da pressão é da tubulação refrigerando de água, tamanho da entrada e o encanamento da tomada é 01.
d. Armário elétrico
armário d-1 do tipo do assoalho
o dispositivo elétrico do dispositivo d-2 e do controle é de acordo com o padrão nacional
armário d-3 elétrico projetado concordando o a procura do cliente
laço do começo do motor d-3-1
grupo da temperatura d-3-2, indicado e controlado automaticamente.
d-3-3 PLC+10” um grupo (tipo em Taiwan), tecnologia de Taida de indicação curva-se a tempo, transferindo o parâmetro técnico, fornecendo o procedimento da operação do misturador banbury. O ajuste do procedimento de várias prescrições está disponível. A operação é totalmente de acordo com o alerta da relação homem-máquina, e para evitar a operação do erro causada pela negligência humana. O índice do procedimento é ajustado pelo comprador. Os vários botões manuais podem ser preservados.
4. Aplicações:
É amplamente utilizado misturar a borracha, plásticos e a outra borracha & material de plásticos.
5. Parâmetro técnico principal:
Tipo |
NL-10L |
NL-20L |
NL-35L |
NL-55L |
NL-75L |
NL-110L |
NL-150L |
Poder do motor principal (quilowatt) |
22 |
37 |
55 |
75 |
110 |
160 |
220 |
Diâmetro do cilindro (milímetro) |
Ф160 |
Ф200 |
Ф250 |
Ф300 |
Ф350 |
Ф420 |
Ф500 |
Modo de alimentação (parte dianteira/traseiro) |
Tipo dianteiro |
Fórmula dianteira/parte traseira |
|||||
Peso (quilograma) |
2300 |
4200 |
6500 |
8500 |
10600 |
14000 |
20000 |
Dimensões de montagem (milímetro) |
2150x1350x2200 |
2350x1550x2400 |
2570x2180x2570 |
3370x2460x3180 |
3550x2560x3220 |
4245x2950x3380 |
4580x3200x4100 |
6. Vantagens competitivas:
1 porção elétrica principal é Mitsubishi
Unidade de pressão do óleo 2: coordenada inteligente do canal do óleo com protetor do motor principal (sistema hidráulico do óleo de Taiwan)
O rolamento 3 da máquina completa adota o tipo de TWB dos EUA.
4 aumentaram o tipo unidade da redução da engrenagem, duro-dentado, feita em Jiangyin, China
a bomba de água 5 refrigerando é do tipo de Guangquan em Taiwan
O eixo 6 de mistura adota o artigo do forjamento do aço de liga de 20crMo NicrMo, vestindo as peças mais é soldado, o aço deoposição é importado de Alemanha Ocidental, e então com tratamento do chapeamento.
O corpo 7 principal do tanque de mistura adota o molde de oposição vestindo da integral do liga-aço, parte dianteira da tesoura mais é soldado, o aço afiado deoposição é importado de Alemanha Ocidental, e então com tratamento duro do chapeamento. O tanque de mistura vai um com o otro todo o tempo, forçado - circulação.
8 que a escapamento-prova na parede lateral adota a classe alta-tecnologia da material-cola Epoxy de alta pressão morrem carcaça, com a desgaste-oposição das características, fácil reparar, oposição da reacção química.
a tampa de 9 pressões adota a estrutura de “M”, que faz de borracha misturado uniformente e completamente.
10 quando o funcionamento do lugar do tanque de mistura, cilindro do óleo for encontrado estàvel.
O eixo de 11 misturadores é da tri aleta actualizado, bem-propagação. Comparado com a bi-aleta tradicional, elétrica pode ser salvar por 3-5%
7. Serviço:
1. Guia de instalação ultramarino.
2. Corredor ultramarino do teste
3. Treinamento ultramarino do trabalhador
4. Suporte laboral
5. fonte das peças sobresselentes
6. Apoio da operação técnica
7. Fórmula e apoio do processamento
8. Opção
O misturador de dois rotores a rotação relativa, o material da braçadeira da boca da alimentação na diferença do rolo pelo rotor que expulsa e que corta, em seguida com a diferença do rolo acima da parte superior amarrada pien é dividido em duas porções, respectivamente ao longo da parede da câmara e da diferença entre o rotor antes e depois do retorno à diferença do rolo acima. Em uma semana em torno do fluxo do rotor, o material é influenciado pela tesoura e a ação da fricção, faz a elevação de borracha da temperatura agudamente, uma mais baixa viscosidade, aumentou o wettability na superfície da borracha no composto, faz o bom contato com borracha e composto surgir.
9. termos comerciais
Instalando & serviço da eliminação de erros:
1. Depois que o contrato é confirmado, o vendedor fornecerá o plano da oficina, carta da fundação e a carta do rolo de borracha, machados quadrados & todos os tipos dos rolos. Todo o manual da operação será fornecido pelo vendedor, demasiado.
2. O vendedor enviará 3-4 trabalhadores técnicos à instalação e à eliminação de erros do guia para o comprador;
3. O comprador deve fornecer as tubulações de reposição e os fios elétricos, e os conselhos do vendedor apenas a especificação ou o modelo deles.
Outros termos:
1. Período de entrega: totalmente 6 meses após o contato são confirmados.
2. Pagamento: 30% da quantidade total por T/T adiantado como o sinal, 70% da quantidade total por T/T antes da expedição.
3. Peças sobresselentes: O vendedor fornecerá um grupo de peças vulneráveis sem valor para livre. O vendedor igualmente sugere o comprador para comprar um grupo de peças sobresselentes que encontre o um uso do ano outra vez. O vendedor mostrará que a lista de peças sobresselentes ao comprador para o seu escolhe antes da entrega.
4. Aparência e cor: a aparência e a cor das máquinas são baseadas no padrão do vendedor. Naturalmente, nós podemos igualmente feito-à-medida de acordo com o pedido do comprador.
5. Energia eléctrica: A cotação acima é baseada em 380V/50Hz. Haverá alguma taxa adicional e estendido produzindo a hora para a exigência feito por encomenda da energia eléctrica.
6. Período de garantia:
6-1. Máquinas: um ano após a eliminação de erros bem sucedida;
6-2. Componentes elétricos: 6 meses após a eliminação de erros bem sucedida.
7. Serviço e custo da eliminação de erros carregados por estrangeiro:
7-1. O vendedor enviará três ou quatro trabalhadores técnicos (ou mais como o pedido do comprador) ao lugar que apontou pelo comprador para a orientação da instalação de equipamento e do serviço da eliminação de erros;
7-2. O comprador e o vendedor devem carregar sua carga correspondente como abaixo:
7-2-1. O vendedor é responsável da taxa custada em China mas à exceção da carga do visto;
7-2-2. O comprador é responsável do custo da taxa em estrangeiro e na carga do visto. Esta taxa inclui mas não limitado aos followings:
a. Passagem de ida e volta;
b. Taxa do transporte, das refeições, da acomodação e da comunicação durante a viagem de negócios;
c. Permissão (taxa) USD 80,00 da mão-de-obra por por pessoa um dia (cálculo dos dias: dias totais do dia na viagem de negócios ao retorno a China);
d. Tradutor: O comprador deve contratar um tradutor para a comunicação conveniente do trabalho de campo dos trabalhadores técnicos do vendedor, e para terminar a tarefa com sucesso. Se não o vendedor enviará um tradutor adicional. O comprador deve ser responsável deste custo (refira o a~d).
