Detalhes do produto:
Condições de Pagamento e Envio:
|
número de rolos: | Quatro | Dureza do rolo: | HS72-76 |
---|---|---|---|
tamanho do rolo: | 610×1730mm | Conversor: | ABB |
Realçar: | máquina de calandragem de borracha,máquina do calendário para a borracha |
1. Introdução de produto
Aplicação: |
Borracha |
Característica: |
Tenacidade alta |
Nome do produto: |

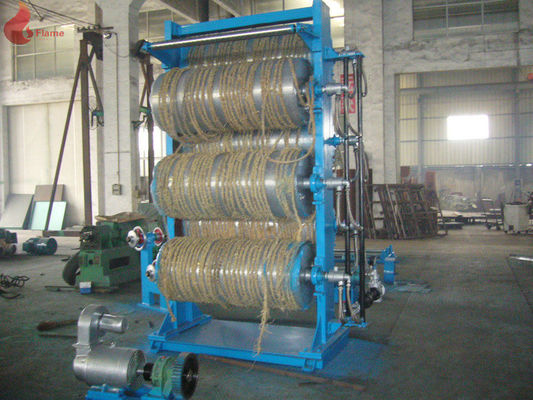

Máquina de borracha do calendário |
Número do rolo: |

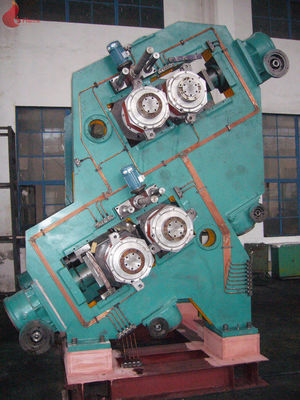

4 rolos do tipo de S |
Motor de comando: |
motor da Variável-freqüência |
Material do rolo: |
1#, 2#, 3#, 4# é ferro fundido refrigerado liga |
2. Detalhe rápido:
Este calendário é usado principalmente para a um-cara e o revestimento uma vez contínuo da dobro-cara do cabo, da lona e do outro material tecido, estoque de borracha de cobertura, calandrando a folha de borracha fina do forro interno e a camada hermética de pneumático meridiano.
3. Descrição:
1. Motor principal (tipo do motor: Tipo famoso de Hengli, de China)
Número de grupos do motor 4
Rolo 1# e 2# 90KW do poder do motor; 3# e 4# rolo 110KW

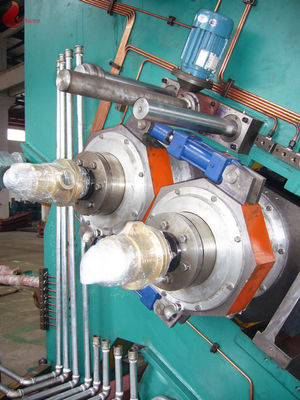

2. Rolo (o rolo furado peripheral de quatro PCes, instala com rolamentos famosos de ZWZ China)
Diâmetro do rolo Φ610mm
Largura de trabalho do rolo 1730mm
Construção do rolo furado Peripheral do rolo
Tipo tipo do arranjo do reverso S
3. Relação da fricção do rolo 0.5-1 opcionalmente
4. Velocidade linear do rolo 3-30m/min
5. Controle de temperatura
Temperatura máxima na superfície 120° C±1° C do rolo
Meios de aquecimento através da água sobre-quente
Escala da temperatura 40~120° C
6. Dispositivo de ajuste do estreitamento
Estreitamento que ajusta a velocidade 3.65/1.22 mm/min
Escala de ajustar a indicação digital do estreitamento 0-10mm
7. Dispositivo axial do cruzamento do rolo
Velocidade linear 6-60mm/min do rolo
Efeito máximo 0.3mm da coroa
Deslocamento máximo do dispositivo +/-25mm do cruzamento (indicação digital)
8. Dispositivo de alimentação
Velocidade de alimentação 10~44m/min
Velocidade do balanço 2~10 vezes/minuto
9. Guia conservado em estoque
Distância movente do guia conservado em estoque 300-1700mm
Tipo movente motorizado
10. Sistema de lubrificação do óleo
Inclui do sistema de lubrificação do calendário e do sistema de lubrificação do redutor.
11. Sistema hidráulico - as válvulas de bombas devem ser Bosch que o rexroth faz, standard internacional.
Pressão máxima de Mpa 17,5 da bomba de óleo
Componentes hidráulicos principais Rexroth
12. Dispositivo de borracha da tomada-acima da folha
Diâmetro do rolo 250mm da tomada-acima
4. Aplicações:
O calendário do quatro-rolo a ser usado principalmente para a único-cara e o revestimento da dobro-cara da carcaça e a lona e produção contínua da folha de borracha.
Espessura da folha 0,3 – 6 milímetros são preferíveis
Largura máxima do produto 1600mm.
5. Especificações:
Tipo |
XY-3Γ230x630 |
XY-3Γ252x720 |
XY-3Γ360x1120 |
XY-3Γ400x1400 |
XY-3Γ450x1500 |
XY-3Γ610x1730 |
XY-3Γ710x2130 |
XY-3Γ810x2430 |
Diâmetro do rolo (milímetro) |
230 |
252 |
360 |
400 |
450 |
610 |
710 |
810 |
O comprimento da superfície do rolo (milímetro) |
630 |
720 |
1120 |
1400 |
1500 |
1730 |
2130 |
2430 |
Relação do rolo |
1:1: 1 1:1.2: 1 |
1:1: 1 |
1:1: 1 0.733:1: 1 0.733:1: 0,733 |
1:1: 1 1:1.383: 1,383 1:1.383: 1 |
1:1: 1 1:1.5: 1 |
1:1: 1 1:1.4: 1 |
1:1: 1 |
1:1: 1 1:1.5: 1 |
A velocidade do rolo (m/min) |
0.8-8 |
2-16 |
3-20 |
3-26 |
3-26 |
6-54 |
8-50 |
2-20 |
Escala de passo (milímetro) |
0-7 |
0-10 |
0-10 |
0-10 |
0-10 |
0-20 |
0-20 |
0.5-25 |
Espessura mínima dos produtos (milímetro) |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,15 |
0,15 |
0,5 |
Largura do produto (milímetro) |
500 |
550 |
1000 |
1200 |
1400 |
1500 |
1900 |
2150 |
Poder do motor (quilowatt) |
7,5 |
22 |
55 |
55 |
75 |
132 |
185 |
220 |
Peso (quilograma) |
2600 |
5500 |
16000 |
17500 |
19000 |
52000 |
67000 |
94000 |
Tipo |
XY-4Γ230x630 |
XY-4Γ360x1120 |
XY-4Γ400x1400 |
XY-4Γ450x1500 |
XY-4Γ610x1730 |
XY-4Γ710x2130 |
XY-4Γ810x2430 |
Diâmetro do rolo (milímetro) |
230 |
360 |
400 |
450 |
610 |
710 |
810 |
O comprimento da superfície do rolo (milímetro) |
630 |
1120 |
1400 |
1500 |
1730 |
2130 |
2430 |
Relação do rolo |
1:1: 1:1 |
0.733:1: 1:0.73 |
1:1.383: 1.383:1 |
1:1.5: 1,51 |
1:1.4: 1.4:1.4 1:1.4: 1.4:1 |
1:1.5: 1.5:1 |
1:1.5: 1.5:1 |
linha velocidade do rolo médio (m/min) |
2.1-21 |
2-20 |
3-26 |
3-26 |
8-50 |
3-30 |
2-20 |
Ajustando a escala (milímetro) |
0-10 |
0-10 |
0-10 |
0-10 |
0-20 |
0-20 |
0.5-25 |
Min.Thickness dos produtos (milímetro) |
0,2 |
0,2 |
0,2 |
0,2 |
0,15 |
0,15 |
0,5 |
Largura do produto (milímetro) |
500 |
1000 |
1200 |
1300 |
1500 |
1900 |
2150 |
Poder do motor (quilowatt) |
15 |
55 |
75 |
110 |
160 |
185 |
280 |
Peso (quilograma) |
4800 |
15000 |
18500 |
33000 |
62000 |
100000 |
126000 |
6. Vantagens competitivas:
a. O rolo é feito da liga refrigerada do ferro fundido, superfície feita à máquina de terminação, duramente e wearable; com furos furados na borda circunferencial do rolo, adotando a água do superaquecimento para aquecer-se, obtendo o bom efeito de aquecimento.
b. Os rolamentos do rolo cauda-são feitos a rolamento radial do rolamento da fileira dobro, corpo do rolamento feito do ferro fundido, tendo o bom desempenho da absorção de choque e a bastante força.
c. Equipado com os acessórios perfeitos: a unidade transversal da linha central, preloading o dispositivo, unidade de irradiação da urdidura, bolha de ar que puncionam a unidade, superior e balança mais baixo a unidade, a limitação da posição e a parada de emergência de alimentação.
d. o dispositivo demedição é produto de América NDC ou Itália ES. O sensor da tensão (ou o carregamento demedição) são produto de Suíça FMS.
e. O dispositivo automático do corte é de mecanicamente síncrono e de silenciar o produto do corte, com operação segura e segura.
f. A conclusão é dobro-estação que centra a dobadoura, incluindo duas instalações separadas do enrolamento e um mecanismo da reviravolta da trabalhar-estação, a dobadoura inteira tem características da intensidade labour simples da operação e do ponto baixo.
g. O sysytem da movimentação adota o dispositivo de regulamento da velocidade digital como o motorista, a máquina inteira adota o PC como o controlador e o fornecimento da tecnologia do controle de Fieldbus.
h. O redutor de velocidade é equipado com a engrenagem da superfície dura, corpo mergulhado da caixa, condução concentrada e separa a lubrificação do sysytem para a lubrificação forçada de fornecimento da engrenagem.
7. Serviço:
1. Guia de instalação ultramarino.
2. Corredor ultramarino do teste
3. Treinamento do trabalhador de Ovsersea
4. Suporte laboral
5. Fonte das peças sobresselentes
6. Apoio da operação técnica
7. Fórmula e apoio do processamento
8. Opção
Este sysytem é compor do calendário dos quatro-rolos, do dispositivo da ligação do múltiplo-rolo e da máquina refrigerando auxiliar
9. Termos comerciais
1. Pagamento: 30% por T/T como o pagamento avançado, equilíbrio (70%) por T/T antes da expedição
2. Prazo de execução: 120 dias após ter recebido o pagamento avançado
3. Transporte: recipiente, pacote simples (filme, salva do PE)
período 4.Warranty: Do dia do uso da máquina na fábrica do comprador:
(1) as peças mecânicas: 12 meses
(2) as peças elétricas: 6 meses
5. As instalações e comissão
(1) a comissão moderna foi feita antes da expedição
(2) a comissão e as cargas ultramarinas um ou dois técnicos serão enviadas ao comprador para guiar
a instalação e comissão do equipamento se os pedidos do cliente.
Os clientes pagam a taxa de nossos técnicos.
(1) bilhete de avião da viagem de ida e volta
(2) cargas do transporte, da acomodação e da comunicação
(3) A permissão para os técnicos é USD 80 pelo dia para uma pessoa.
(4) Um intérprete é precisado.
6. Peças sobresselentes:
As peças sobresselentes por um ano são precisadas para os clientes, e nós sugerimos que os clientes comprem as peças sobresselentes. (A lista dos encaixes será fornecida.)
7. O manual inglês, o desenho do Figuration, e os desenhos de fundamento são fornecidos.
