Pilha de carga exata alta universal hidráulica da máquina de testes da indicação digital
Teste universal Machine.pdf de HD-B611-S
Teste universal hidráulico Machine.pdf de HD-B616-1 30T…
Teste universal hidráulico Machine.pdf de HD-B616-2 60T…
Teste universal hidráulico Machine.pd de HD-B616-3 100T…
Teste universal hidráulico Machine.pd de HD-B616-4 200T…
1. instroduction
A máquina de testes elástica hidráulica material universal com pilha de carga exata alta é projetada da indicação digital eletro-hidráulica e do sistema hidráulico manual da carga, controlador principal do motor fixado separadamente. Tem as características da cortesia da operação, trabalhando a precisão constante, alta e carregando com calma. Pode executar as experimentações tais como o elástico, a compressão, dobrar-se, cortando etc. ao metal, materiais compostos não metálicos.
2. estrutura

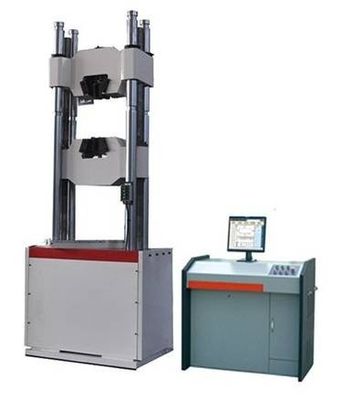

O motor principal consiste em um apoio ajustável (base, polo da linha de parafuso, viga mestre móvel (a mais baixa braçadeira ajustada)) e um quadro de funcionamento (tanque de óleo de trabalho, pistão, plataforma, viga mestre do apoio (braçadeira superior ajustada)). Elemento da máquina: óleo de alta pressão da fonte da bomba de óleo ao tanque de óleo de trabalho, os movimentos do pistão e a placa da imprensa e viga mestre superior fazer o estiramento e pressionar o teste. O teste do estiramento é feito no espaço entre a viga mestre superior e a viga mestre móvel. O motor da vida, engrenagem, a movimentação chain gerencie em uma mesma velocidade para mover a viga mestre.
3. características
A máquina de testes elástica hidráulica material universal com pilha de carga exata alta tem vantagens tais como a elevada precisão, peso leve, operação fácil, apertando a pressão hidráulica automática, vida longa do uso e assim por diante. É aplicável para detectar vários índices tais como a tensão, a resistência da compressão, dobrando etc. para metal e o material não metálico em vários laboratórios.
Especificações principais
|
Modelo:
|
HD-B616
|
|
Carga de Máximo Teste:
|
60T
|
|
O erro relativo de indica o valor da carga:
|
±1%
|
|
Curso de Máximo Ram:
|
250mm
|
|
Espaço de Máximo Elástico:
|
800mm (incluindo o curso do pistão)
|
|
Espaço de Máximo Compressão:
|
700mm (incluindo o curso do pistão)
|
|
Exposição:
|

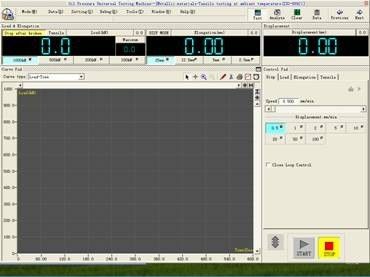

Controle e exposição de computador
|
|
Apertos elásticos para o espécime redondo:
|
φ6-φ26mm
|
|
Apertos elásticos para o espécime liso:
|
0-15mm
|
|
Distância para duas colunas:
|
500mm
|
|
Tamanho superior e mais baixo da moldura do vidro de originais:
|
200x200mm
|
|
O período da dobra:
|
450mm
|
|
Largura do rolo de dobra:
|
140mm
|
|
Diâmetro do rolo de dobra:
|
30mm
|
|
Apertando o modo:
|
Hidraulicamente
|
|
Transdutor:
|
pilha de carga
|
|
Medição da deformação:
|
YYU-10/50
|
|
Dimensões do quadro da carga:
|
990×600×2435mm
|
|
Dimensão do controlador:
|
1140×700×930mm
|
|
Todo o peso:
|
2800kg
|
Acessórios padrão principais
|
Moldura do vidro de originais superior e mais baixa para a compressão (200x200mm)
|
1 grupo
|
|
Extensômetro
|
1 grupo
|
|
Aperto redondo do espécime para elástico (φ6-φ26mm)
|
1 grupo
|
|
Aperto liso do espécime para elástico (0-15mm)
|
1 grupo
|
|
Acessórios de dobra
|
1 grupo
|
|
Pilha de carga exata alta
|
1 grupo
|
|
Codificador fotoelétrico da elevada precisão que mede o deslocamento
|
1 grupo
|
|
Bomba de alta pressão
|
1 grupo
|
|
Válvula da proporção
|
1 grupo
|
|
válvula servo Eletro-hidráulica
|
1 grupo
|
|
Acessórios de corte (acessórios opcionais)
|
1 grupo
|
Especificações
1. é tipo digtial
2. é hidráulico
3. pode fazer o teste de elástico, compressão, dobrando-se, e assim por diante
1. instroduction
A máquina de testes universal hidráulica UTM do modelo WES-300B é projetada da indicação digital eletro-hidráulica e do sistema hidráulico manual da carga, controlador principal do motor fixado separadamente. Tem as características da cortesia da operação, trabalhando a precisão constante, alta e carregando com calma. Pode executar as experimentações tais como o elástico, a compressão, dobrar-se, cortando etc. ao metal, materiais compostos não metálicos.
2. estrutura
O motor principal consiste em um apoio ajustável (base, polo da linha de parafuso, viga mestre móvel (a mais baixa braçadeira ajustada)) e um quadro de funcionamento (tanque de óleo de trabalho, pistão, plataforma, viga mestre do apoio (braçadeira superior ajustada)). Elemento da máquina: óleo de alta pressão da fonte da bomba de óleo ao tanque de óleo de trabalho, os movimentos do pistão e a placa da imprensa e viga mestre superior fazer o estiramento e pressionar o teste. O teste do estiramento é feito no espaço entre a viga mestre superior e a viga mestre móvel. O motor da vida, engrenagem, a movimentação chain gerencie em uma mesma velocidade para mover a viga mestre.
3. características
A máquina de testes elástica do metal hidráulico do controle e da exposição de computador tem vantagens tais como a elevada precisão, peso leve, operação fácil, apertando a pressão hidráulica automática, vida longa do uso e assim por diante. É aplicável para detectar vários índices tais como a tensão, a resistência da compressão, dobrando etc. para metal e o material não metálico em vários laboratórios.
