440Kw Prepainted a máquina de aço da talhadeira da bobina, máquina hidráulica 4mm - 12mm de Decoiler

440Kw Prepainted a máquina de aço da talhadeira da bobina, máquina hidráulica 4mm - 12mm de Decoiler

4mm ~ máquina de corte de 12mm×2000mm

Descrição:

Especificação básica da bobina de aço

Categoria de aço da bobina: aço carbono comum, aço de aço ou prepainted galvanizado

Espessura da bobina: 4--12mm

diâmetro da bobina: ф2000mm máximo

Largura da bobina: 600mm---2000mm

Diâmetro interno da bobina: φ508, φ610, φ760

Peso da bobina: 35T máximo

Fluxograma:

Carro de bobina hidráulico---pá afilada dobro da decoiler-cabeça-guiding&head e pares de alimentação dos rolos---sheaing principal----rectificação do desvio---recoiler-ponte do wase do cortar-lado----pre-seperator e máquina de tensão---recoiler---descarregando o controle carro-hidráulico da bobina---controle elétrico

1 carro de bobina hidráulico:

Formulário do 1:1 do carro de bobina: caminhada quatro-rodada

1,2 Estrutura do carro de bobina: a construção e de aço são V-forma na parte superior.

1,3 Poder da caminhada contínua: decelerator cycloidal da engrenagem 4kw

1,4 Poder do levantamento e da redução: cyliner hidráulico conduzido

especificação 1,5: ф220mmx700mm

viagem 1.6max do levantamento e da redução: 700mm

1.7Dia da roda: 200mm

velocidade 1.8Walking: 8.4m/min

capacidade de carga 1.9Max: 35000KG

máquina 2.Decoiler

2,1 Maneira de decoil: expansão interna hidráulica do sentido principal dobro

2,2 Forme da expansão e encolheu: cilindro do óleo hidráulico conduzido

2.3form do aperto: móvel dobro do sentido

2.4power do movimento: cilindro do óleo hidráulico (especificação ф125mmx900mm do cilindro do óleo)

2.5specification da plataforma: Φ508mm.Φ610mm.Φ760mm

diâmetro 2.6coil exterior máximo: 2000mm

largura 2.7coil: 600mm--2000mm

capacidade de carga 2.8Max: 35000kg

3: cabeça de guiamento e cabeça da pá

3.1Form da estrutura de guiamento principal: estrutura soldada aço, cilindro do óleo para lifting&lowering

especificação do cilindro do óleo 3.2hydraulic para guiar: ф125x600mm, 2pcs

rolos 3.3Pulling: ф300mmx500mm, Cr40

poder 3.4pulling: decelerator cycloidal da engrenagem 5.5kw

3.5specification para a cabeça da pá: estrutura weled da chapa de aço

3,6 Poder do levantamento e da redução: cyliner hidráulico: ф140mmx400mm:

3.7power de expanding&contracting: cyliner hidráulico: ф63mmx400mm

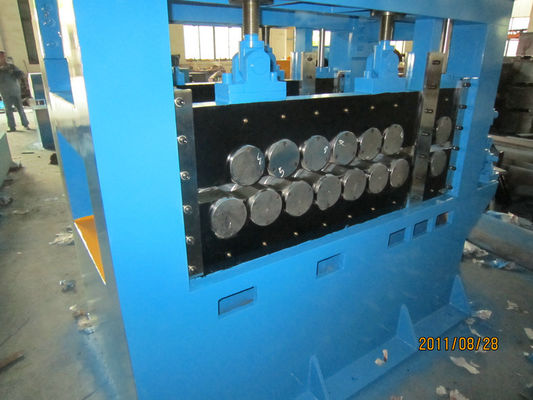

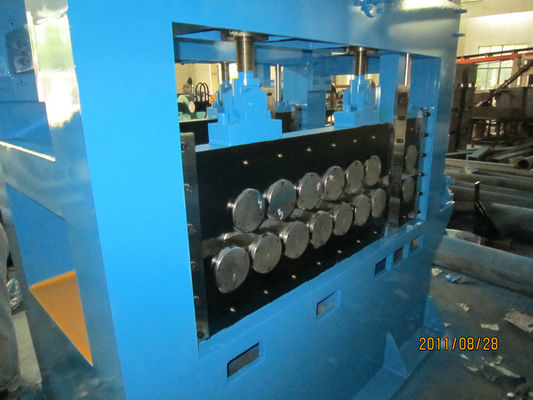

4 pares de rolos que alimentam o nivelamento dos rolos &5

especificação de 4,1 rolos de alimentação da bobina: ф210mmx2000mm

material 4,2 de rolos de pitada: rola para baixo o processment do calor 40Cr, HR55--56

cilindro 4,3 de lifting&lowering para a alimentação da bobina: ф125mmx100mm, 2pcs

poder 4,4 de lifting&lowering: decelerator cycloidal da engrenagem 2.2kw

poder 4,5 da bobina que alimenta e que nivela rolos: : decelerator cycloidal da engrenagem 37kw

4,6 velocidades linar: 12m/min

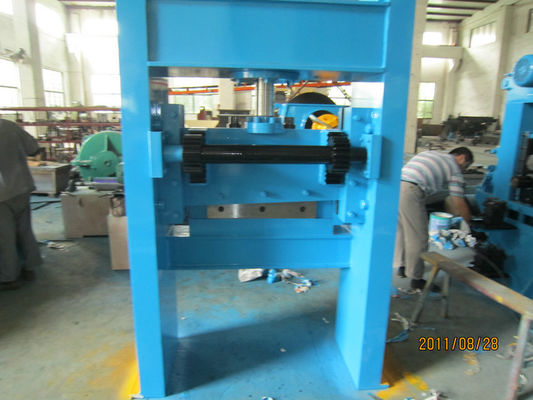

5.hydraulic máquina de corte 1set

especificação 5,1: 12mmx2200mm

especificação do cyliner 5.2oil: ф200x250

6.deviation que retifica

6.1Vertical rola a especificação: ф200mmx150mm

6,2 pares de material dos rolos: processment 55 do calor 40Cr--56

6.3Range de retificar o desvio: 500-2000mm

máquina 7.slitting

7.1. corte redondo do disco

especificação 7,2 de cortar o eixo: ф300mmx2000mm

material 7,3 do eixo: cromo endurecido 40Cr

lâmina redonda do disco 7,4: D500Xd300XT25mm

material 7,5 das lâminas: 6CrW2Si, HRC56--57 graus

controlo do motor 7.6AC

transmissioning 7,7 de corte: Decelerator cycloidal da engrenagem da C.A. 160kw com o acoplamento comum conduzido

7,8 velocidades de corte: 0-30m/min ajustável

precisão de corte da largura 7,9: +/-0.03mm

especificação de corte da parte 7,10: 5--7mm 10pcs, 8--10 6pcs, 11--12mm 4pcs

recoiler lateral da sucata 8

recoiler dobro do sentido 8,1

especificação 8,2 de dar um coice a placa: ф900mmx500mm

poder 8,3 do recoiler: Motor L160 que dar um coice em cada lado,

pre-seperator de 9 damping&

diâmetro do eixo do pre-seperator 9,1: ф210mmx2000mm

material de nivelamento de 9,2 rolos: 40Cr

poder 9,3 da pressão: cylinderф80mmx1500mm hidráulico

especificação do cyliner 9.4oil: ф80mmx750mm

recoiler 10

especificação do cilindro do óleo 10,1: ф200x100mm

especificação máxima dar um coice 10,2: ф760mmx2000mm

10.3power de dar um coice: motor de C.A. 200KW

velocidade 10.4recoiling: 0-30m/min ajustável

11: dar um coice o controlador; Controlador 590model de Euroasia

12: dar um coice a capacidade: 35T

bobina 11 que descarrega o sistema deempilhamento do carro de bobina

Formulário do 11:1 do carro de bobina: caminhada quatro-rodada

11,2 Estrutura do carro de bobina: a construção e de aço são V-forma na parte superior.

11,3 Poder da caminhada contínua: decelerator cycloidal da engrenagem 4kw

11,4 Poder do levantamento e da redução: cyliner hidráulico conduzido

especificação 11,5: ф200mmx700mm

viagem 11,6 máxima do levantamento e da redução: 700mm

11,7 Diâmetro da roda: 200mm

11,8 Velocidade de passeio: 8.5m/min

11,9 Capacidade de carga máxima: 35000KG

controle 12 hidráulico

poder 12,1: 11kw-4

pressão 12,2: 16Mpa

12,3 óleo hidráulico N46, estação hidráulica, válvula de controle e tubulações 1 grupo

12,4 volumes do tanque de óleo: 450L

controle 13 elétrico

13,1 Grupo elétrico do controle 1

armário elétrico 1set da operação 13,2

13,3 Controle do PLC

poder 14,4 total: 440KW
