Detalhes do produto:
Condições de Pagamento e Envio:
|
| Sentido da rotação: | No sentido horário | Matéria: | baixo nível de ruído |
|---|---|---|---|
| Flange de montagem: | Furo do SAE 2 | Poder: | Hidráulica |
| Pressão: | Pressão alta | Selos: | Perbunan, Viton |
| Estrutura: | Bomba de pistão | Datilografe o eixo: | SAE ranhurado, Paralela do SAE com chave |
| Realçar: | bomba de controle de fluxo,bomba de controle de pressão |
||

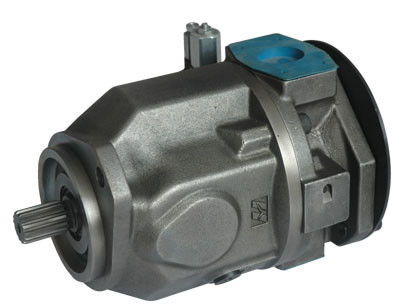

Sistemas de bomba hidráulica em tandem do pistão axial de alta pressão, bomba de pistão de baixo nível de ruído
Detalhes rápidos
Bomba hidráulica em tandem
Bomba de pistão axial
o deslocamento é 18cc/28cc/45cc
Volume de baixo nível de ruído, pequeno
para o sistema hidráulico. Sistema hidráulico do navio
Sistemas de bomba hidráulica de alta pressão
Especificações:
Pressão permissível máxima do líquido do escapamento (no porto L, L1): Barra Maximum0.5 mais altamente do que
A pressão de entrada no porto S, mas não mais altamente na pressão absoluta de barra de 2.
|
Especificações: |
|
|
|
16/18 |
28 |
45 |
71 |
100 |
140 |
|
Deslocamento |
|
Vgmáximo |
cm3 |
18 |
28 |
45 |
71 |
100 |
140 |
|
Velocidade máxima |
|
nmáximo |
RPM |
3300 |
3000 |
2600 |
2200 |
2000 |
1800 |
|
Fluxo máximo |
em nmáximo |
qv |
L/MIN |
59,4 |
84 |
117 |
156 |
200 |
252 |
|
em 1500 r/min |
27 |
42 |
68 |
107 |
150 |
210 |
|||
|
Poder máximo (Δp=280bar)
|
em nmáximo |
Pmáximo |
Quilowatt |
27,7 |
39 |
55 |
73 |
93 |
118 |
|
em 1500 r/min |
12,6 |
20 |
32 |
50 |
70 |
98 |
|||
|
Torque máximo (Δp=280bar)
|
em Vgmáximo |
Tmax |
Nanômetro |
80,1 |
125 |
200 |
316 |
445 |
623 |
|
Peso |
|
m |
Quilograma |
12 |
15 |
21 |
33 |
45 |
60 |
Aplicações:
Sistema hidráulico. Sistema hidráulico do navio.
A bomba de pistão axial, deslocamento é 18cc/28cc/45cc/71cc/100cc/140cc.
Controle da pressão e de fluxo
Rotação sentido horário
Selos de Perbunan
Eixo ranhurado
Linha da polegada de UNC do furo do SAE 2
a tampa traseira da Através-movimentação, pode conectar uma outra bomba
Descrição:
|
Código pedindo |
Detalhe |
|||
|
HA10V |
Bomba variável modelo, projeto do Swashplate |
Pressão avaliado 280bar |
Pressão máxima 350bar |
|
|
O |
Modo de bomba da operação, circuito |
|
|
|
|
28 |
Deslocamento 18. 28. 45. 71. 100. 140 (ml/r) |
|
|
|
|
Dr. |
Dois pontos, controle direto, DRG--- Controle de pressão remoto |
Controle de pressão, pressão e controle de fluxo |
Controle da pressão DFR1 e de fluxo, orifício no X-canal fechado |
Pressão. fluxo e controle do torque |
|
/ |
|
|
|
|
|
31 |
Série: 31 séries |
|
|
|
|
R |
Sentido da rotação R--- No sentido horário |
L--- Anti-horário |
|
|
|
- |
|
|
|
|
|
P |
P-- Perbunan |
Selos V-- Viton |
|
|
|
S |
Datilografe o eixo: P--- Paralela métrica com chave |
S-- SAE ranhurado |
K-- Paralela do SAE com chave |
U-- SAE ranhurado, reduzido diâmetro. |
|
C |
Flange de montagem: C--- Furo do SAE 2 |
D--- Furo do SAE 4 |
A- Furo do ISO 2 |
B furo do ISO 4 |
|
62 |
Formulário do porto: 11-Back SAE, porto para a parte traseira do flage do SAE, linha de fixação métrica |
linhas de serviço 12---Ambos os lados SAE, flage do SAE no lado oposto, linha de fixação UNC |
61--- SAE, linha de parafuso de UNC, parte traseira do flage do SAE, linha de fixação UNC |
62---Ambos os lados SAE, linha de parafuso de UNC, flage do SAE no lado oposto, linha de fixação UNC |
|
NOO |
Através-formulário: N00- em nenhuma parte eixo |
sem movimentação direta |
K **--- Através |
com movimentação direta |
Vantagem:
Boa qualidade, preço competitivo e entrega rápida.
De baixo nível de ruído, SmallVolume
