Detalhes do produto:
Condições de Pagamento e Envio:
|
| Aplicação: | Sistema hidráulico dos barcos | Sentido da rotação: | No sentido horário |
|---|---|---|---|
| Matéria: | baixo nível de ruído | Poder: | Hidráulica |
| Selos: | Perbunan, Viton | Estrutura: | Bomba de pistão |
| Datilografe o eixo: | SAE ranhurado, Paralela do SAE com chave | Uso: | óleo |
| Realçar: | bomba de pistão variável,bomba de pistão do óleo |
||

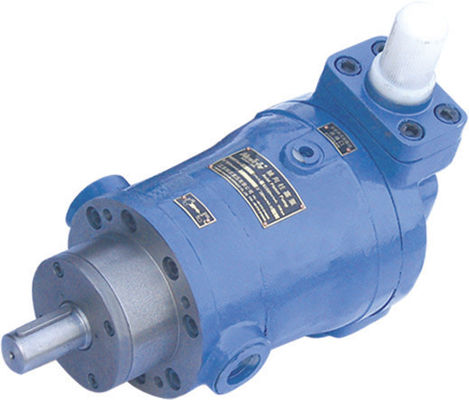

Bomba de pistão axial do deslocamento fixo que pesquisa defeitos uma pressão de 350 barras
Detalhes rápidos
Série axial de CY da bomba de pistão do controle de poder constante
Barra avaliado da pressão 315
Pressão máxima 400bar
o deslocamento é 80 centímetros cúbicos
Eixo fechado, única bomba
É bomba de pistão axial, barra avaliado da pressão 315, pressão máxima 400bar, deslocamento é 80 centímetros cúbicos, controle de poder constante, rotação sentido horário, selos de Perbunan, eixo fechado, única bomba.
Especificações:
|
Modelo da dimensão |
10(16) YCY |
25(40) YCY |
63(80) YCY |
160YCY |
250(400) YCY |
|
A |
φ125 |
φ150 |
φ190 |
φ240 |
φ280 |
|
B (f9) |
φ75 |
φ100 |
φ120 |
φ150 |
φ180 |
|
C |
27,5 |
32,5 |
42,8 |
59 |
63,9 |
|
D (h6) |
φ25 |
φ30 |
φ40 |
φ55 |
φ60 |
|
E |
4 |
4 |
4 |
4 |
5 |
|
F |
30 |
45 |
50 |
100 |
100 |
|
G |
40 |
52 |
60 |
106 |
110 |
|
H |
41 |
54 |
62 |
110 |
112 |
|
Mim |
86 |
104 |
122 |
180 |
212 |
|
J |
109 |
134 |
157 |
230 |
272(277) |
|
K |
194 |
246 |
300 |
411 |
492(502) |
|
L |
71 |
83 |
108 |
141 |
170 |
|
M |
M14×1.5 |
M14×1.5 |
M18×1.5 |
M22×1.5 |
M22×1.5 |
|
N |
M10 |
M10 |
M12 |
M16 |
M20 |
|
P |
|
|
|
M16 |
M20 |
|
Q (h9) |
8 |
8 |
12 |
16 |
18 |
|
R |
φ100 |
φ125 |
φ155 |
φ198 |
φ230 |
|
S |
142 |
172 |
200 |
340 |
420 |
|
T |
M22×1.5 |
M33 (M42) ×2 |
M42 (M48) ×2 |
φ55 |
φ64 (φ66) |
|
U |
|
|
|
φ64 |
φ76 |
|
X |
294 |
362 |
439 |
595 |
690(700) |
|
Y |
258 |
317 |
390 |
533 |
629(639) |
|
Z |
50 |
66 |
74 |
100 |
100 |
|
EE |
100 |
120 |
140 |
173 |
210 |
|
FF |
288 |
351 |
400 |
448 |
516 |
Parâmetro
|
Amplitude da pressão de funcionamento |
Pressão no porto B |
|
~ entrada |
Pressão nominal PN----------------280bar |
|
|
Pressão máxima PMAX-----------------------350bar |
|
Pressão absoluta no porto S |
Pressão do trabalho do afastamento (ciclo de 10%)---------315bar |
|
Minuto do Abs de P------------------------0.8bar |
Aplicações com pressões de funcionamento intermitentes até |
|
Abs de P máximo------------------------30bar |
a barra 215 no dever de 10% é permitida. |
Pressão do dreno do caso
Pressão permissível máxima do líquido do escapamento (no porto L, L1): Barra Maximum0.5 mais altamente do que
A pressão de entrada no porto S, mas não mais altamente na pressão absoluta de barra de 2.
Aplicações:
Sistema hidráulico. Sistema hidráulico dos barcos. Máquina da pressão, máquina cortada, máquina do pacote
Descrição:
| Código pedindo | Detalhe | |||
| HA10V | Bomba variável modelo, projeto do Swashplate | Pressão avaliado 280bar | Pressão máxima 350bar | |
| O | Modo de bomba da operação, circuito | |||
| 28 | Deslocamento 18. 28. 45. 71. 100. 140 (ml/r) | |||
| Dr. | Dois pontos, controle direto, DRG--- Controle de pressão remoto | Controle de pressão, pressão e controle de fluxo | Controle da pressão DFR1 e de fluxo, orifício no X-canal fechado | Pressão. fluxo e controle do torque |
| / | ||||
| 31 | Série: 31 séries | |||
| R | Sentido da rotação R--- No sentido horário | L--- Anti-horário | ||
| - | ||||
| P | P-- Perbunan | Selos V-- Viton | ||
| S | Datilografe o eixo: P--- Paralela métrica com chave | S-- SAE ranhurado | K-- Paralela do SAE com chave | U-- SAE ranhurado, reduzido diâmetro. |
| C | Flange de montagem: C--- Furo do SAE 2 | D--- Furo do SAE 4 | A- Furo do ISO 2 | B furo do ISO 4 |
| 62 | Formulário do porto: 11-Back SAE, porto para a parte traseira do flage do SAE, linha de fixação métrica | linhas de serviço 12---Ambos os lados SAE, flage do SAE no lado oposto, linha de fixação UNC | 61--- SAE, linha de parafuso de UNC, parte traseira do flage do SAE, linha de fixação UNC | 62---Ambos os lados SAE, linha de parafuso de UNC, flage do SAE no lado oposto, linha de fixação UNC |
| NOO | Através-formulário: N00- em nenhuma parte eixo | sem movimentação direta | K **--- Através | com movimentação direta |
Vantagem:
Boa qualidade, preço competitivo e entrega rápida.
Volume de baixo nível de ruído, pequeno
