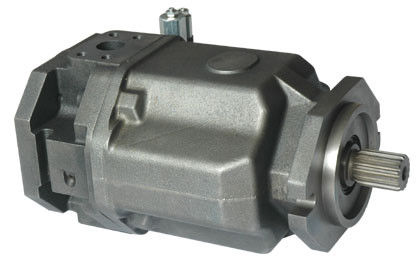

bomba de pistão de alta pressão

Amplitude da pressão de funcionamento

Pressão no porto B

~ entrada

Pressão nominal PN----------------280bar

Pressão máxima PMAX-----------------------350bar

Pressão absoluta no porto S

Pressão do trabalho do afastamento (ciclo de 10%)---------315bar

Minuto do Abs de P------------------------0.8bar

Aplicações com pressões de funcionamento intermitentes até

Abs de P máximo------------------------30bar

a barra 215 no dever de 10% é permitida.

Código pedindo

Detalhe

HA10V

Bomba variável modelo, projeto do Swashplate

Pressão avaliado 280bar

Pressão máxima 350bar

O

Modo de bomba da operação, circuito

28

Deslocamento 18. 28. 45. 71. 100. 140 (ml/r)

Dr.

Dois pontos, controle direto, DRG--- Controle de pressão remoto

Controle de pressão, pressão e controle de fluxo

Controle da pressão DFR1 e de fluxo, orifício no X-canal fechado

Pressão. fluxo e controle do torque

/

31

Série: 31 séries

R

Sentido da rotação R--- No sentido horário

L--- Anti-horário

-

P

P-- Perbunan

Selos V-- Viton

S

Datilografe o eixo: P--- Paralela métrica com chave

S-- SAE ranhurado

K-- Paralela do SAE com chave

U-- SAE ranhurado, reduzido diâmetro.

C

Flange de montagem: C--- Furo do SAE 2

D--- Furo do SAE 4

A- Furo do ISO 2

B furo do ISO 4

62

Formulário do porto: 11-Back SAE, porto para a parte traseira do flage do SAE, linha de fixação métrica

linhas de serviço 12---Ambos os lados SAE, flage do SAE no lado oposto, linha de fixação UNC

61--- SAE, linha de parafuso de UNC, parte traseira do flage do SAE, linha de fixação UNC

62---Ambos os lados SAE, linha de parafuso de UNC, flage do SAE no lado oposto, linha de fixação UNC

NOO

Através-formulário: N00- em nenhuma parte eixo

sem movimentação direta

K **--- Através

com movimentação direta
