Detalhes do produto:
Condições de Pagamento e Envio:
|
| Aplicação: | Sistema hidráulico dos barcos, Máquina escavadora | Sentido da rotação: | No sentido horário |
|---|---|---|---|
| Matéria: | baixo nível de ruído | Flange de montagem: | Furo do SAE 2 |
| Poder: | Hidráulica | Pressão: | Pressão alta |
| Selos: | Perbunan, Viton | Estrutura: | Bomba de pistão |
| Datilografe o eixo: | SAE ranhurado, Paralela do SAE com chave | ||
| Realçar: | bomba de pistão axial de capacidade variável,bombas de alta pressão |
||

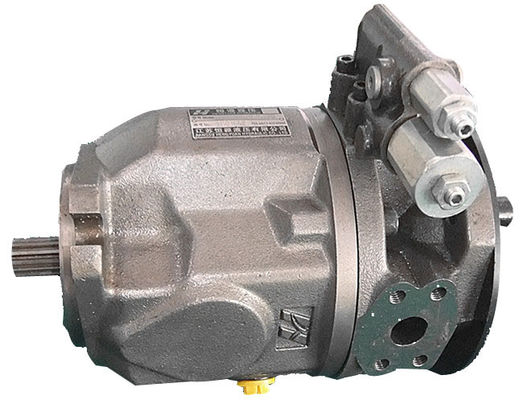

Bomba hidráulica variável do pistão axial de alta pressão da rotação, de baixo nível de ruído
Parâmetro
|
Amplitude da pressão de funcionamento |
Pressão no porto B |
|
~ entrada |
Pressão nominal PN----------------280bar |
|
|
Pressão máxima PMAX-----------------------350bar |
|
Pressão absoluta no porto S |
Pressão do trabalho do afastamento (ciclo de 10%)---------315bar |
|
Minuto do Abs de P------------------------0.8bar |
Aplicações com pressões de funcionamento intermitentes até |
|
Abs de P máximo------------------------30bar |
a barra 215 no dever de 10% é permitida. |
Pressão do dreno do caso
Pressão permissível máxima do líquido do escapamento (no porto L, L1): Barra Maximum0.5 mais altamente do que
A pressão de entrada no porto S, mas não mais altamente na pressão absoluta de barra de 2.
Detalhes rápidos
Bomba hidráulica variável de alta pressão
deslocamento 100cc/140cc
Eixo ranhurado
Linha da polegada de UNC do furo do SAE 2
para o sistema hidráulico. Sistema hidráulico do navio
Especificações:
Pressão permissível máxima do líquido do escapamento (no porto L, L1): Barra Maximum0.5 mais altamente do que
A pressão de entrada no porto S, mas não mais altamente na pressão absoluta de barra de 2.
|
Especificações: |
|
|
|
16/18 |
28 |
45 |
71 |
100 |
140 |
|
Deslocamento |
|
Vgmáximo |
cm3 |
18 |
28 |
45 |
71 |
100 |
140 |
|
Velocidade máxima |
|
nmáximo |
RPM |
3300 |
3000 |
2600 |
2200 |
2000 |
1800 |
|
Fluxo máximo |
em nmáximo |
qv |
L/MIN |
59,4 |
84 |
117 |
156 |
200 |
252 |
|
em 1500 r/min |
27 |
42 |
68 |
107 |
150 |
210 |
|||
|
Poder máximo (Δp=280bar)
|
em nmáximo |
Pmáximo |
Quilowatt |
27,7 |
39 |
55 |
73 |
93 |
118 |
|
em 1500 r/min |
12,6 |
20 |
32 |
50 |
70 |
98 |
|||
|
Torque máximo (Δp=280bar)
|
em Vgmáximo |
Tmax |
Nanômetro |
80,1 |
125 |
200 |
316 |
445 |
623 |
|
Peso |
|
m |
Quilograma |
12 |
15 |
21 |
33 |
45 |
60 |
Aplicações:
Sistema hidráulico. Sistema hidráulico do navio.
A bomba de pistão axial, deslocamento é 18cc/28cc/45cc/71cc/100cc/140cc.
Controle da pressão e de fluxo
Rotação sentido horário
Selos de Perbunan
Eixo ranhurado
Linha da polegada de UNC do furo do SAE 2
a tampa traseira da Através-movimentação, pode conectar uma outra bomba
Vantagem:
Boa qualidade, preço competitivo e entrega rápida.
Volume de baixo nível de ruído, pequeno
Descrição:
| Código pedindo | Detalhe | |||
| HA10V | Bomba variável modelo, projeto do Swashplate | Pressão avaliado 280bar | Pressão máxima 350bar | |
| O | Modo de bomba da operação, circuito | |||
| 28 | Deslocamento 18. 28. 45. 71. 100. 140 (ml/r) | |||
| Dr. | Dois pontos, controle direto, DRG--- Controle de pressão remoto | Controle de pressão, pressão e controle de fluxo | Controle da pressão DFR1 e de fluxo, orifício no X-canal fechado | Pressão. fluxo e controle do torque |
| / | ||||
| 31 | Série: 31 séries | |||
| R | Sentido da rotação R--- No sentido horário | L--- Anti-horário | ||
| - | ||||
| P | P-- Perbunan | Selos V-- Viton | ||
| S | Datilografe o eixo: P--- Paralela métrica com chave | S-- SAE ranhurado | K-- Paralela do SAE com chave | U-- SAE ranhurado, reduzido diâmetro. |
| C | Flange de montagem: C--- Furo do SAE 2 | D--- Furo do SAE 4 | A- Furo do ISO 2 | B furo do ISO 4 |
| 62 | Formulário do porto: 11-Back SAE, porto para a parte traseira do flage do SAE, linha de fixação métrica | linhas de serviço 12---Ambos os lados SAE, flage do SAE no lado oposto, linha de fixação UNC | 61--- SAE, linha de parafuso de UNC, parte traseira do flage do SAE, linha de fixação UNC | 62---Ambos os lados SAE, linha de parafuso de UNC, flage do SAE no lado oposto, linha de fixação UNC |
| NOO | Através-formulário: N00- em nenhuma parte eixo | sem movimentação direta | K **--- Através |
com movimentação direta |
